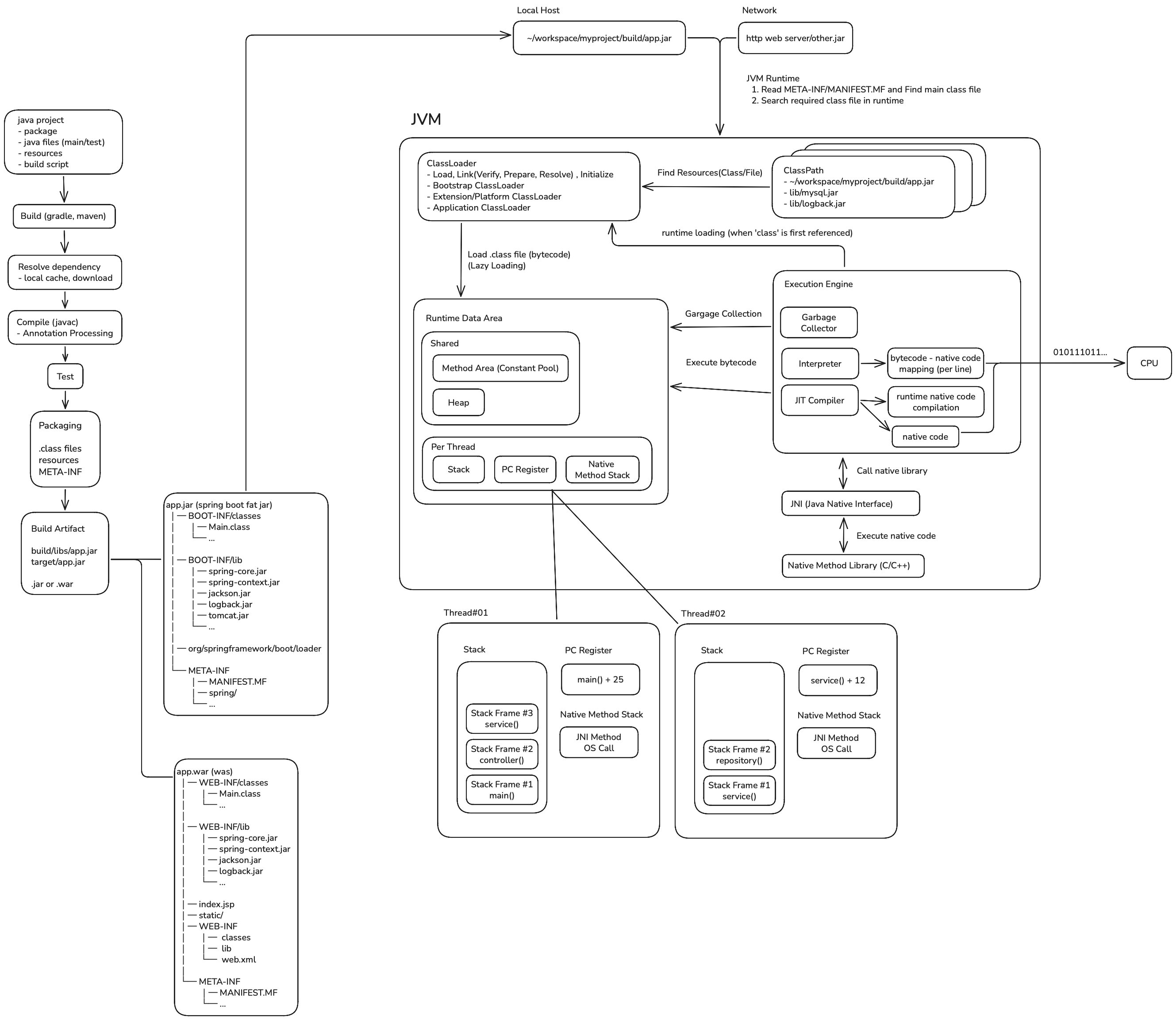

JVM 실행 과정

JVM (Java Virtual Machine)은 자바 바이트코드를 실행하는 가상 머신으로 JRE에 포함되어 있다.

JRE (Java Runtime Environment)는 JVM과 자바 표준 라이브러리를 포함한 자바의 실행 환경이다.

C/C++은 컴파일러가 기계어로 번역하여 특정 운영체제와 CPU 아키텍처를 대상으로 실행 가능한 바이너리 파일(기계어)을 빌드한다.

이 방식은 런타임에 실행을 빠르게 할 수 있지만 플랫폼마다 빌드를 해야하거나 플랫폼 종속적인 코드를 작성해야 하는 단점이 있다.

자바는 플랫폼으로부터 독립되어 빌드를 한 번만 하면 여러 플랫폼에서 실행될 수 있도록 소스 코드와 기계어 사이의 중간 계층을 두었는데, 그게 바로 JVM이다.

자바 및 JVM 언어(코틀린, 스칼라 등)를 컴파일하면 기계어 대신 JVM이 읽고 해석할 수 있는 바이트코드를 생성한다.

JVM은 런타임에 바이트코드를 기계어로 번역하여 실행하는 역할을 한다.

.java, kt, .scala… <-> JVM(.class) <-> machine code

이 글은 자바 소스 코드가 컴파일되어 기계어로 실행되는 과정을 살펴본다.

먼저 개발자가 작성한 소스 코드를 바이트코드로 변환하는 과정부터 보자.

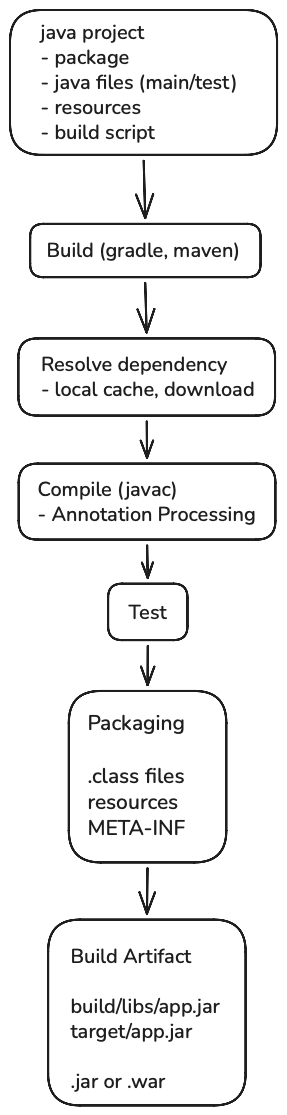

자바 빌드

자바 애플리케이션은 소스코드(.java) 이외에도 빌드 설정 파일, 리소스 파일, 테스트 코드 등을 포함한다.

개발자가 IDE 또는 CLI 명령어(./gradlew build, mvn package)를 입력하면 빌드 도구는 빌드 스크립트를 실행한다.

빌드 스크립트를 통해 의존성 정보를 분석한 뒤 로컬 캐시를 확인하고 필요한 라이브러리가 없다면 Maven Repository와 같은 원격 저장소에서 아티팩트를 다운로드하여 캐시에 저장한다. (그레이들 로컬 캐시: ~/.gradle/caches/modules-2/files-2.1/)

그리고 자바의 컴파일러 javac를 통해 소스코드(.java)를 바이트코드(.class)로 변환한다.

소스 코드에 @Getter(Lombok), @Mapper(MapStruct)과 같이 컴파일 시점에 처리되어야 하는 어노테이션이 있으면 해당 어노테이션을 지원하는 라이브러리의 어노테이션 프로세서를 통해 추가 코드를 생성하거나 컴파일 대상 코드를 보완한 뒤 컴파일을 진행한다. (.java 파일 자체를 수정하지 않음)

소스 코드가 컴파일되면 테스트 코드도 별도로 컴파일한 후 테스트를 실행한다. 일반적으로 테스트를 실패하면 빌드에 실패하게 된다.

모든 테스트를 통과하면 컴파일된 클래스 파일(.class), 리소스 파일, 메타데이터(META-INF) 등을 하나의 아티팩트(app.jar)로 패키징한다.

일반적인 자바 애플리케이션은 JAR 파일을 생성한다.

웹 애플리케이션은 배포 환경에 따라 WAR을 생성할 수도 있으며, 스프링 부트 애플리케이션은 의존 라이브러리까지 포함한 실행 가능한 Fat JAR을 생성한다.

META-INF와 MANIFEST.MF

META-INF (META Information) 디렉토리는 아티팩트(JAR/WAR)에 대한 메타데이터를 저장한다.

아티팩트에 대한 설명, 실행 방법, 실행에 필요한 요소 위치 등의 정보를 담는다.

app.jar
├── META-INF
│   ├── MANIFEST.MF
│   ├── NOTICE.txt
│   ├── LICENSE.txt
│   └── ...
│
├── com/example/Main.class
├── com/example/UserService.class
└── ...

MENIFEST.MF는 프로그램이 실행될 때 JVM에게 꼭 필요한 중요한 정보를 알려주기 위해 사용된다.

Main-Class: 프로그램의 시작점이 되는 main 메서드를 가진 클래스 이름을 지정한다.

Implementation-Title, Implementation-Version: 프로그램의 이름과 버전을 명시한다.

Class-Path: 프로그램이 실행될 때 필요한 다른 외부 JAR 파일들의 위치를 가리킨다.

원래 자바 애플리케이션에서 다른 아티팩트를 의존할 때 프로그램을 실행하려면 java cp app.jar:lib/*처럼 의존성을 명시해야 한다.

의존성 정보를 미리 MANIFEST에 적어두면 매번 명령어로 의존성 경로를 포함하지 않고 프로그램을 실행할 수 있다.

Manifest-Version: 1.0
Main-Class: com.example.MyApp
Class-Path: lib/dependency1.jar lib/dependency2.jar

스프링 부트 애플리케이션을 빌드하면 아래와 같은 MANIFEST.MF 파일이 자동으로 생성된다.

Manifest-Version: 1.0
Main-Class: org.springframework.boot.loader.launch.JarLauncher
Start-Class: com.example.SpringBootExampleApplication
Spring-Boot-Version: 4.0.6
Spring-Boot-Classes: BOOT-INF/classes/
Spring-Boot-Lib: BOOT-INF/lib/
Spring-Boot-Classpath-Index: BOOT-INF/classpath.idx
Spring-Boot-Layers-Index: BOOT-INF/layers.idx
Build-Jdk-Spec: 25
Implementation-Title: demo
Implementation-Version: 0.0.1-SNAPSHOT

프로그램의 시작점인 Main-Class에 스프링 부트의 런처가 지정된다.

스프링 부트 런처는 Fat JAR에 포함된 다른 JAR 파일, 클래스들을 클래스패스에 추가하고 Start-Class에 지정된 클래스를 실행한다.

Start-Class에 지정된 클래스는 @SpringBootApplication 어노테이션이 선언되어 있으며 SpringApplication.run()을 호출하는 main 메서드를 가진다.

Fat JAR (JAR Inside JAR)

Fat JAR은 다른 JAR을 포함한 JAR 파일이다. (중첩 JAR)

일반적인 JAR 파일은 JAR 파일을 포함하고 있지 않다.

다양한 라이브러리를 의존하는 스프링 프로젝트가 있다고 해보자.

My Application
 ├── Spring Framework
 ├── Jackson
 ├── Logback
 └── MySQL Driver

이 프로젝트를 빌드하면 app.jar이 생성되는데, 애플리케이션을 실행하기 위해서는 의존 라이브러리의 경로를 명시하여 클래스패스에 등록해야 한다.

app.jar
mysql.jar
spring-core.jar
spring-context.jar
jackson.jar
logback.jar
...

# 의존성 경로 명시
java -cp "app.jar:lib/*" com.example.Main

스프링 부트의 Fat JAR은 애플리케이션과 의존 라이브러리를 하나의 JAR 파일에 모두 포함하여 그 자체로 프로그램을 실행할 수 있다.

JAR 파일 내부에 어떻게 포함되어 있는지 직접 확인해보자.

# Spring Boot CLI 설치
# https://start.spring.io에 접속하여 파일을 다운로드받을 수도 있다
$ mise use -g spring-boot@4.0.6

# 스프링 부트 애플리케이션 생성
$ spring init --build=gradle --type=gradle-project-kotlin --dependencies=web,data-jpa,h2,mysql --java-version=25 --package-name=com.example spring-boot-example

Using service at https://start.spring.io
Project extracted to '/Users/hansanhha/Workspace/Playground/spring-boot-example'

# 빌드 및 스프링 부트 Fat JAR 압축 해제
$ cd spring-boot-example && ./gradlew build
$ mkdir fat_jar && jar xvf ./build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar && cd fat_jar

압축 해제된 Fat JAR 파일의 내부는 아래와 같다.

fat_jar
├── BOOT-INF
│   ├── classes
│   │   ├── application.properties
│   │   ├── com
│   │   │   └── example
│   │   │       └── SpringBootExampleApplication.class
│   │   ├── static
│   │   └── templates
│   ├── classpath.idx
│   ├── layers.idx
│   └── lib
│       ├── jackson-core-3.1.2.jar
│       ├── h2-2.4.240.jar
│       ├── hibernate-core-7.2.12.Final.jar
│       ├── HikariCP-7.0.2.jar
│       ├── spring-boot-4.0.6.jar
│       └── ...
├── META-INF
│   ├── MANIFEST.MF
│   └── services
│       └── java.nio.file.spi.FileSystemProvider
└── org
    └── springframework
        └── boot
            └── loader
                └── launch
                    └── JarLauncher.class

크게 BOOT-INF와 META-INF, org/springframework/boot/loader 디렉토리가 있다.

BOOT-INF/classes: 컴파일된 애플리케이션 코드와 리소스 파일들을 보관한다.

BOOT-INF/lib: 스프링 부트 애플리케이션에서 의존하는 다른 JAR 파일들을 보관한다.

BOOT-INF/clsspath.idx: 스프링 부트 애플리케이션 실행을 최적화하기 위해 BOOT-INF/lib 안에 있는 JAR들을 어떤 순서로 클래스패스에 추가할지 미리 정의한 인덱스 파일이다.

BOOT-INF/layers.idx: Fat JAR 내부를 도커/OCI 레이어 단위로 분리하는데 사용된다.

META-INF: JVM이 스프링 부트 애플리케이션을 실행할 수 있도록 자동 생성된 MANIFEST.MF 파일을 보관하고, FileSystemProvider을 통해 내장된 JAR 파일을 로드하는데 사용된다.

org/springframework/loader/: 스프링 부트를 실행하고 내장된 JAR 파일을 JVM에 클래스패스에 추가하는 스프링 부트 런처/로더 디렉토리이다.

자동 생성된 MANIFEST.MF 파일의 내용은 아래와 같다.

JVM이 스프링 부트 애플리케이션을 실행하면 Main-Class에 적힌 JarLauncher를 실행한다.

JarLauncher는 BOOT-INF/classes와 BOOT-INF/lib를 탐색하여 클래스로더를 생성한 뒤 Start-Class를 실행하여 스프링 부트 애플리케이션을 시작한다.

Manifest-Version: 1.0
Main-Class: org.springframework.boot.loader.launch.JarLauncher
Start-Class: com.example.SpringBootExampleApplication
Spring-Boot-Version: 4.0.6
Spring-Boot-Classes: BOOT-INF/classes/
Spring-Boot-Lib: BOOT-INF/lib/
Spring-Boot-Classpath-Index: BOOT-INF/classpath.idx
Spring-Boot-Layers-Index: BOOT-INF/layers.idx
Build-Jdk-Spec: 25
Implementation-Title: spring-boot-example
Implementation-Version: 0.0.1-SNAPSHOT

JVM 부팅 - 클래스로더와 클래스패스

자바 빌드 과정을 통해 자바 애플리케이션을 JAR로 빌드하는데 성공했다면 이제 실행할 차례이다.

JVM 프로세스가 시작되면 JVM은 클래스로더와 클래스패스를 구성한 뒤 전달받은 jar 파일 내에 있는 META-INF/MANIFEST.MF 파일을 읽어서 프로그램의 진입점인 Main-Class에 지정된 클래스를 로드하여 실행한다.

JVM은 애플리케이션 내의 클래스와 의존 라이브러리를 모두 메모리에 로드하지 않고 실행에 필요한 클래스만 클래스로더와 클래스패스를 이용하여 JVM 메모리 영역에 로드한다.

스프링 부트 애플리케이션은 Main-Class인 JarLauncher 클래스가 별도의 클래스로더를 구축한 후 @SpringBootApplication의 main()을 호출한다.

이전에 빌드해놓은 스프링 부트 애플리케이션을 실행해보자.

# 방법 1. java CLI 사용
# 실행 흐름: OS -> java -> JVM -> 스프링 부트 애플리케이션 jar 로드
$ java -jar ./build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar

# 방법 2. 빌드 도구 사용
# 실행 흐름: OS -> java -> gradle wrapper -> JVM -> 스프링 부트 애플리케이션 jar 로드
$ ./gradlew bootRun

# 방법 3. IDE 내에서 실행
# 실행 흐름: IDE 런처 -> gradle daemon -> JVM -> 스프링 부트 애플리케이션 jar 로드

아래의 명령어를 통해 시스템 내에서 실행 중인 JVM 프로세스들을 확인할 수 있다.

# 방법 1
$ jps -lv
94897 ./build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar
78626 org.gradle.launcher.daemon.bootstrap.GradleDaemon
98340 jdk.jcmd/sun.tools.jps.Jps
...

# 방법 2
$ jcmd
94897 ./build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar
78626 org.gradle.launcher.daemon.bootstrap.GradleDaemon 9.5.1
...

# 방법 3
$ ps -ef | grep 'spring-boot-example-0.0.1-SNAPSHOT.jar'
501 94897 80458   0  3:03PM ttys000    0:09.23 java -jar ./build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar

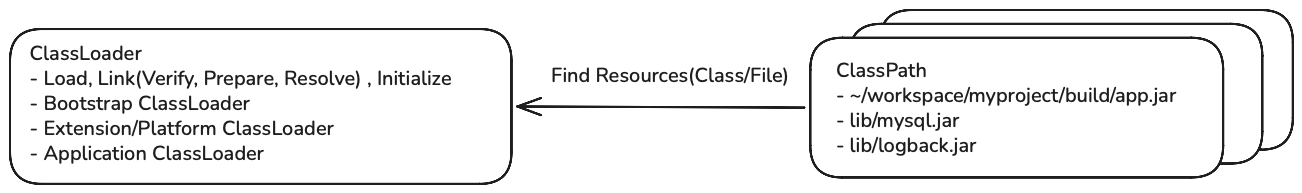

JVM은 패키지 구조(디렉토리 구조)를 기반으로 로드할 클래스를 찾는데, 클래스패스가 패키지 디렉토리의 시작점(루트)이 어디인지 JVM에게 알려주는 역할을 한다.

클래스패스를 기반으로 JVM 내(런타임 데이터 영역)에 .class 바이트코드를 동적으로 로드하는 역할을 클래스로더가 수행한다.

클래스 로더는 자신만의 독립적인 클래스패스 리스트를 관리하는데, 클래스패스에 있는 경로를 순회하여 탐색한 뒤 클래스를 찾았다면 클래스를 검증하고 초기화하여 런타임 데이터 영역에 로드한다.

JDK는 세 가지의 클래스 로더를 제공한다.

Bootstrap ClassLoader

• 최상위 로더로 java.lang, java.util 등의 JDK 핵심 클래스들을 로드한다.
• 클래스패스: $JAVA_HOME/lib/modules/

Platform ClassLoader

• java.sql, java.xml 등 JDK 확장 모듈을 로드한다.
• 클래스패스: $JAVA_HOME/lib/jmod/

Application ClassLoader

• 개발자가 작성한 클래스, 애플리케이션(app.jar), 외부 라이브러리(mysql.jar 등)을 로드한다.
• -cp 또는 애플리케이션의 java.class.path 환경변수, MANIFEST.MF의 Class-Path

클래스 로딩은 상위 -> 하위 클래스 로더 순으로 시도한다.

부트스트랩 클래스로더의 캐시와 클래스패스에 없다면 하위로 내려가서 클래스패스에 있는지 확인한다.

모든 클래스로더에서 찾지 못하면 ClassNotFoundException 예외가 발생한다.

Bootstrap ClassLoader (JDK core module)
        ↓
Platform ClassLoader (JDK platform module)
        ↓
Application ClassLoader (Java application classpath)
        ↓
LaunchedClassLoader (Spring Boot application classpath)

자바는 JAR 파일에 JAR 파일을 중첩해서 넣는 구조를 자바 표준에서 지원하지 않는다.

스프링 부트 애플리케이션은 중첩된 JAR을 JVM이 인식할 수 있도록 커스텀 클래스 로더를 구현한다.

LaunchedClassLoader: 스프링 부트 Fat JAR의 BOOT-INF/classes, BOOT-INF/lib/ 디렉토리를 기반으로 새로운 클래스 패스를 구성하고 필요한 것들을 로드한다.

클래스로더의 로딩 과정

클래스로더는 .class 파일을 JVM 내의 메모리에 로드하기 위해 로딩, 링크, 초기화라는 3단계 과정을 거친다.

로딩

• 클래스로더가 지정된 클래스패스에서 파일을 찾아 바이트코드를 읽는다.
• 읽어온 이진 데이터를 분석하여 클래스의 메서드, 변수, 상위 클래스 정보 등을 런타임 데이터 영역의 메서드 영역(Method Area)에 저장한다.
• 로딩이 끝나면 해당 클래스 타입의 java.lang.Class 객체를 생성하여 힙 영역에 등록한다. (이 객체를 통해 리플렉션을 사용함)

링크

• 가져온 클래스 파일이 안전한지 검사하고, JVM이 실행할 수 있도록 준비한다.
• 링크는 다시 3단계 세부 과정으로 나뉜다.
  • 검증
    • 읽어온 바이트코드가 자바 언어 명세와 JVM 명세를 정확히 따르는지 확인한다.
    • 파일이 손상되었거나 변조되었는지 검사한다. (실패 시 VerifyError 발생)
  • 준비
    • 클래스나 인터페이스의 정적 변수(static 변수)를 위한 메모리 공간을 할당한다.
    • 정적 변수의 값을 기본값으로 채워넣는다. (int-> 0, boolean -> false, 참조형 -> null)
  • 분석 (선택적으로 실행)
    • 클래스 파일 내의 기호 참조(Symbolic Reference)를 실제 메모리 주소를 가리키는 직접 참조(Direct Referene)로 변경한다.
    • 코드에 쓰인 다른 클래스의 이름(텍스트)을 실제 메모리 상의 주소 값으로 연결해주는 작업이다. (런타임에 동적으로 일어나기도 함)

초기화

• 링크의 ‘준비’ 단계에서 기본값으로 채워졌던 정적 변수들의 값을 소스 코드에 작성되어 있는 값으로 대입한다.
• static 초기화 블록을 실행한다.
• JVM은 해당 클래스가 실제로 사용이 되어야 초기화 단계를 실행한다. (User.class처럼 클래스 정보만 읽는 경우엔 클래스를 사용하는 코드가 아니므로 초기화가 수행되지 않음)

JVM은 코드를 실행하는 데 필요한 클래스만 JVM 내의 메모리 영역에 로드한다.

의존하거나 사용 중인 모든 jar 파일과 .class 파일들을 로드하지 않기 때문에 메모리를 효율적으로 사용할 수 있다.

아래의 명령을 실행하여 스프링 부트 애플리케이션이 시작될 때 로딩되는 클래스들을 확인할 수 있다.

# 1만줄이 넘는 로그가 쌓이므로 터미널 대신 텍스트 에디터로 확인해야 한다
$ java -verbose:class -jar build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar > c
lass_load_log.txt

JarLauncher 클래스부터 SpringApplication 클래스가 순차적으로 로딩되는 것을 확인할 수 있다.

// JarLauncher.class 로딩
[0.041s][info][class,load] org.springframework.boot.loader.launch.Launcher source: file:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar
[0.041s][info][class,load] org.springframework.boot.loader.launch.ExecutableArchiveLauncher source: file:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar
[0.041s][info][class,load] org.springframework.boot.loader.launch.JarLauncher source: file:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar

// LaunchedClassLoader.class 로딩
[0.042s][info][class,load] org.springframework.boot.loader.net.protocol.jar.JarUrlClassLoader source: file:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar
[0.042s][info][class,load] org.springframework.boot.loader.launch.LaunchedClassLoader source: file:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar

// SpringBootExampleApplication.class 로딩
[0.095s][info][class,load] com.example.SpringBootExampleApplication source: jar:nested:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar/!BOOT-INF/classes/!/

// SpringApplication.class 로딩
[0.120s][info][class,load] org.springframework.boot.SpringApplication source: jar:nested:/Users/hansanhha/Workspace/Playground/spring-boot-example/build/libs/spring-boot-example-0.0.1-SNAPSHOT.jar/!BOOT-INF/lib/spring-boot-4.0.6.jar!/

스프링 부트 클래스 로더 LaunchedClassLoader의 조상인 자바의 URLClassLoader에 대해 알아보자.

URLClassLoader는 URL 목록(URL Search Path)으로부터 클래스와 리소스를 JVM 메모리 영역에 로드하는 클래스 로더이다.

URLClassPath를 통해 클래스패스를 관리하고 있으며 addURL()을 호출하여 런타임에 클래스패스를 확장할 수 있다.

// 로컬 호스트뿐만 아니라 네트워크를 통해 클래스를 로딩할 수도 있다
URL[] urls = {
    new URL("file:/app/lib/mysql.jar"),
    new URL("jar:file:/app/app.jar!/BOOT-INF/classes/"),
    new URL("http://example.com/plugin.jar")
};

URLClassLoader loader = new URLClassLoader(urls);

클래스 로더에 등록된 클래스패스(URLClassPath)의 getResource()를 호출하여 리소스 파일을 가져온 뒤 해당 파일 내에 있는 클래스를 찾아서 byte[]를 읽는다.

그리고 URLClassLoader의 부모인 ClassLoader의 defineClass() 네이티브 로직을 호출하여 바이트코드를 분석한 뒤 클래스의 데이터를 JVM 내에 로딩한다.

스프링 부트의 LaunchedClassLoader는 중첩된 JAR 파일들(BOOT-INF/lib/*.jar)을 평탄화하여 URLClassLoader가 리소스 경로를 따라 파일을 로드할 수 있도록 한다.

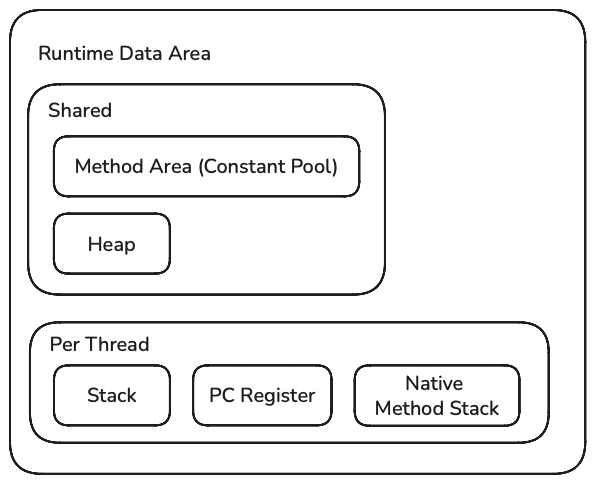

JVM 메모리 - 런타임 데이터 영역

런타임 데이터 영역(Runtime Data Area)은 JVM의 메모리 영역이다.

클래스로더가 .class 파일의 바이트코드를 해석해서 생성한 JVM의 내부 클래스 메타데이터가 이 영역에 로드된다.

.class 파일 자체가 런타임 데이터 영역에 로드되는 것이 아님을 유의하자.

개발자가 아래와 같은 코드를 작성한 뒤 컴파일하여 UserService.class 파일을 생성했다고 가정해보자.

public class UserService {
    private String name;
}

// javac UserService.java -> UserService.class

UserService.class 파일 안에는 바이트코드가 저장되어 있다.

CA FE BA BE
...

이 바이트코드는 여러 요소가 나열된 스트림 형태로 다음과 같은 정보로 이루어져 있다.

• Magic Number: JVM이 해당 파일을 자바 클래스 파일로 인식하게 하는 식별자 (모든 클래스 파일의 매직넘버는 0xCAFEBABE임)
• Version: 클래스 파일의 메이저/마이너 정보
• ConstantPool: 클래스 내에서 사용되는 상수, 메서드 이름, 변수 이름, 클래스 이름 등의 정보(심볼릭 레퍼런스)를 모아둔 테이블
• Access Flags: 클래스의 속성을 나타내는 정보 (public, abstract 등)
• This Class/Super Class: 현재 클래스와 부모 클래스를 가리키는 정보
• Interfaces: 구현하고 있는 인터페이스 정보
• Fields: 클래스 내에 선언된 필드들의 정보
• Methods: 메서드 이름, 시그니처, 접근제어자, 메서드의 실제 실행 코드(바이트코드)
• Attributes: 클래스에 대한 부가 정보 (소스 파일명, 디버깅 정보 등)

앞서 설명한대로 URLClassLoader가 리소스 파일을 byte[]로 읽고 네이티브 로직을 호출하면 스트림을 분석하여 메타데이터로 변환한 뒤 런타임 데이터 영역에 로드하는 것이다.

구체적으로 런타임 데이터 영역 중 메서드 영역(Method Area)에 채워진다.

메서드 영역은 자바 프로그램 실행에 필요한 메타데이터 정보와 공유 데이터를 보관하며 프로그램이 끝날 때까지 유지된다.

모든 스레드들은 이 영역을 함께 사용한다.

메서드 영역은 주로 3가지 상황에서 활용된다.

• 클래스가 처음 사용될 때: 소스 코드에서 클래스를 처음 언급하거나 사용할 때 클래스 로더가 .class 파일을 읽어 분석한 데이터를 메서드 영역에 저장한다. 이후에 동일한 클래스가 사용되면 메서드 영역의 데이터를 재사용한다.
• 객체를 생성할 때 (new 키워드): 객체를 새로 생성할 때 Heap 영역에 인스턴스가 생성되는데, 이 때 생성된 인스턴스는 메서드 영역에 있는 클래스를 참조한다.
• 메서드를 실행할 때: user.sayHello()와 같이 메서드를 호출하면 JVM의 실행 엔진이 메서드 영역으로 찾아가서 바이트코드 명령어와 스레드의 스택 영역을 활용하여 연산하고 실행한다.

클래스로더가 메서드 영역에 클래스의 메타데이터를 로드하면 이를 참조할 수 있는 Class 객체를 힙 영역에 생성한다.

이 객체가 자바 코드에서 String.class, obj.getClass()를 호출할 때 얻는 객체로 메서드 영역에 로드된 클래스의 메타데이터를 가리킨다.

힙 영역은 객체와 배열이 저장되는 JVM의 동적 메모리 영역이다.

자바 코드에서 new 연산자를 사용하면 메서드 영역을 참고하여 해당 클래스의 인스턴스를 힙 영역에 생성한다.

// name, user, arr 인스턴스는 모두 힙 영역에 생성된다.
String name = new String("hansanhha");
User user = new User();
int[] arr = new int[100];

이 공간에 생성된 객체는 특정 스레드의 스택 프레임에서 참조된다.

위의 name, user, arr 변수는 힙 영역에 생성된 String, User, int[] 인스턴스를 가리킨다.

객체를 스택에 저장하지 않고 힙 영역에 두는 이유는 뭘까?

아래와 같이 힙 영역없이 객체를 스택에 저장하면 메서드가 끝나는 순간 객체도 함께 제거된다.

public User createUser() {
    User user = new User();
    return user;
}

객체의 생명주기가 메서드 호출의 생명주기보다 훨씬 길 수 있기 때문에 힙에 객체를 두고 스택 프레임에서 이를 참조하는 것이다.

메서드 종료가 종료되어 스택 프레임이 제거되어도 객체는 유지되어 재사용할 수 있게 된다.

힙 영역은 동적 메모리 영역이지만 무한히 커지지 않는다.

JVM은 필요에 따라 힙을 확장하거나 축소할 수 있지만 최대 크기는 정해져 있다.

JVM 시작 시 일정 크기로 할당되며 옵션으로 힙의 크기를 지정할 수 있다.

# -Xms: 초기 힙 크기 (512MB)
# -Xmx: 최대 힙 크기 (2GB)
java -Xms512m -Xmx2g app.jar

실제 메모리 상태를 한 번 살펴보자.

# 스프링 부트 애플리케이션 실행
$ ./gradlew bootRun

# 실행된 스프링 부트 애플리케이션 PID 확인
$ jps
60611 Jps
60597 SpringBootExampleApplication
...

# 힙 메모리 상태 확인
$ jcmd 60597 GC.heap_info
60597:
garbage-first heap   total reserved 4194304K, committed 69632K, used 50229K [0x00000003c0000000, 0x00000004c0000000)
 region size 2048K, 13 young (26624K), 1 survivors (2048K)

메서드 영역과 마찬가지로 모든 스레드에서 공통적으로 사용되는 공간이다.

만약 힙의 최대 크기를 넘어서서 메모리를 사용하려고 하면 OutOfMemoryError가 발생하게 된다.

이를 방지하고자 JVM은 가비지 컬렉터로 사용되지 않는 인스턴스를 정리한다.

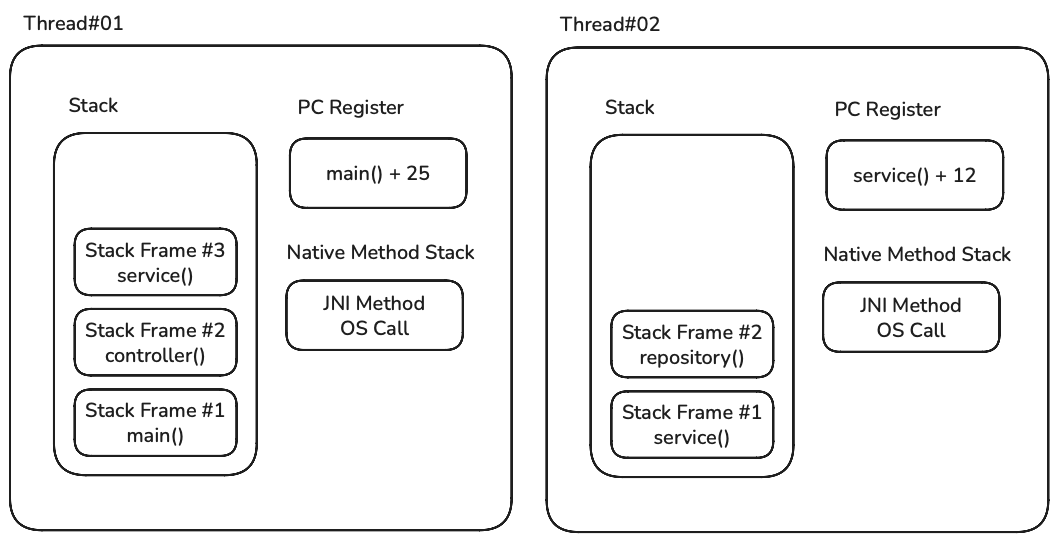

스택과 PC 레지스터, 네이티브 스택은 각 스레드별마다 독립적으로 사용하며 스레드가 시작될 때 생성된다.

스레드에서 메서드를 호출할 때마다 해당 메서드의 상태 정보(매개변수, 지역변수, 반환 값 등)를 보관하는 스택 프레임이 생성되어 스택에 쌓인다.

User user = new User();

위와 같이 객체를 생성하면 User 인스턴스는 힙 영역에 만들어지고 user 변수는 해당 스레드의 스택 프레임에 저장되어 생성된 인스턴스를 참조한다.

메서드 호출이 종료되면 스택 프레임은 스택에서 제거된다.

스택의 크기는 크기를 조절할 수 있는 힙과 달리 고정되어 있다.

스레드의 스택 크기를 넘어서게 되면 StackOverFlowError가 발생한다.

PC 레지스터는 메서드 영역에 저장된 바이트코드를 가리킨다.

JVM 실행 엔진은 스레드의 PC 레지스터가 가리키는 바이트코드와 스택 프레임에 저장된 상태 정보를 참고하여 코드를 실행한다.

네이티브 메서드 스택은 네이티브 코드를 실행할 때 사용하는 스택이다.

네이티브 코드는 JVM의 실행 엔진을 거치지 않고 OS와 CPU가 직접 실행하는 코드를 말한다. (C/C++, Rust, 어셈블리어 등으로 작성된 코드)

// 자바 코드
.java
 ↓
.class (Bytecode)
 ↓
JVM
 ↓
Machine Code (JIT)

// 네이티브 코드 (C)
.c
 ↓
Machine Code
 ↓
CPU 직접 실행

JVM은 플랫폼 독립적이지만 운영체제 기능을 사용하려면 OS API를 호출해야 한다.

자바만으로는 현재 CPU 시간 읽기, 파일 열기, 소켓 생성 등의 작업을 직접 할 수 없기 때문에 네이티브 코드를 사용한다.

public class System {

    // native 키워드를 붙여 네이티브 코드를 호출한다
    // 이런 메서드를 네이티브 메서드라고 한다
    @IntrinsicCandidate
    public static native long currentTimeMillis();
}

자바 메서드의 바이트코드를 실행하기 위해 스택이 있는 것처럼 네이티브 코드도 함수 호출 스택이 필요하다.

이 때 사용되는 것이 네이티브 메서드 스택이다.

자바는 바이트코드가 네이티브 코드를 호출하거나 변환될 수 있도록 JNI(Java Native Interface)라는 계층을 이용한다.

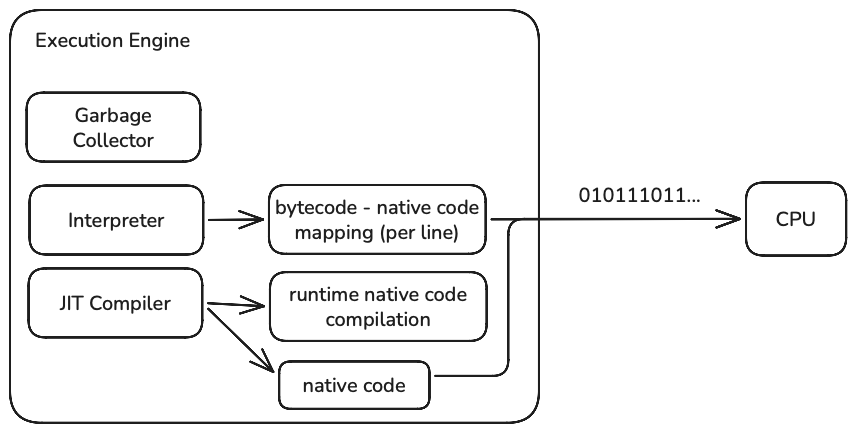

JVM 실행엔진 - JIT Compiler, Interpreter

클래스로더가 런타임 데이터 영역에 클래스의 메타데이터를 적재하면 실행 엔진은 바이트코드를 읽어서 실행하는 역할을 한다.

자바가 플랫폼 독립적인 특징을 가질 수 있는 건 소스 코드를 곧바로 기계어로 번역하지 않고 중간 언어를 둔 다음, 이를 런타임에 코드를 실행할 OS와 CPU 아키텍처에 맞게 변환해주는 계층이 있기 때문이다.

이 계층이 JVM의 실행 엔진이며 JIT 컴파일러와 인터프리터를 이용하여 바이트코드를 기계어로 바꾼 뒤 실행한다.

JVM 내에는 각각의 바이트코드 opcode에 대응하는 네이티브 코드 조각이 미리 준비되어 있다.

인터프리터는 바이트코드를 한 줄씩 읽은 다음 JVM 내부에 미리 준비된 네이티브 코드를 찾아서 실행한다.

전체 코드를 한 번에 기계어로 컴파일하지 않고 하나씩 매핑하며 기계어 코드를 CPU에게 실행시킨다.

JIT 컴파일러는 자주 실행되는 바이트코드 덩어리(메서드, 반복문)를 발견하면 그 부분을 한 번에 네이티브 기계어로 컴파일한다.

컴파일된 기계어는 메모리에 저장되고, 이후 인터프리터를 거치지 않고 곧바로 CPU가 직접 실행한다.

기계어로 바꿀 뿐만 아니라 코드를 더 빠르게 실행할 수 있는 최적화 방법을 찾아서 적용한다.

인라이닝 최적화

JIT 컴파일러는 단순한 메서드의 호출문이 자주 반복되면 메서드 호출을 없애고 호출되는 메서드의 코드를 직접 복사해서 넣는다.

메서드 호출 오버헤드를 완전히 제거한다.

long sum = 0;
for (int i = 0; i < 10_000; i++) {  // 동일한 메서드 반복
    sum += calculate(i);
}

// 인라이닝이 잘 일어나는 작은 메서드
private static int calculate(int x) {
    return x * 2;
}

전체 흐름

지금까지 살펴본 자바 소스 코드의 빌드부터 실행 과정을 담은 다이어그램이다.
